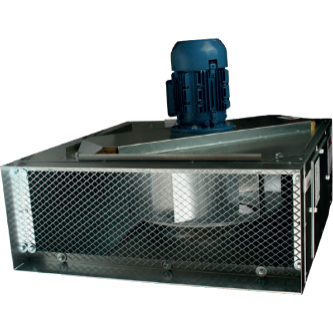

CAISSON D'EXTRACTION F400 SANS CAPOT MOTEUR - ALVYRAL de 200 à 19000 m³/h
DESCRIPTION
Composée de 8 modèles, elle couvre des débits de 200 à 19 000 m3/h dans de nombreuses configurations.
Pour des pressions de 50 à 1100Pa, turbine à réaction.
Installation possible avec axe moteur en position verticale (H90) ou horizontale (V90).
Accès aisé à tous les éléments internes.
APPLICATIONS
Ces caissons d'extraction sont destinés à l'extraction d'air des cuisines professionnelles et tous les autres locaux (tertiaires, industriels…) ayant besoin d'une ventilation et/ou de désenfumage.
En standard, le caisson est proposé :
? Manchette lisse de raccordement au refoulement.
? Aspiration et refoulement à 90°.
? Version avec capot moteur simple paroi en acier galvanisé.
? Moteur à bride IP55 classe F, hors du flux d'air et ventilé (pour les caissons avec capot moteur).
? Monophasé 230V, 1 vitesse
? Triphasé 230 / 400V, 1 vitesse.
? Triphasé 400V, 2 vitesses "Dalhander" (rapport 1/2) ou "bobinages" séparés (rapport 2/3-1/3).
CONSTRUCTION
L'enveloppe est constituée de panneaux en acier galvanisé simple paroi (isolation double paroi en option) avec trappe d'accès sur une face.
Turbine simple ouïe à réaction en acier galvanisé.
En orientation H90, les pieds et les plots sont intégrés de série.
CAPOT MOTEUR :
En option, possibilité d'équiper le caisson avec 2 types de capot moteur :
? Capot moteur ouvert
? Capot moteur fermé
Fabrication en acier galvanisé.
