CONSTRUCTION

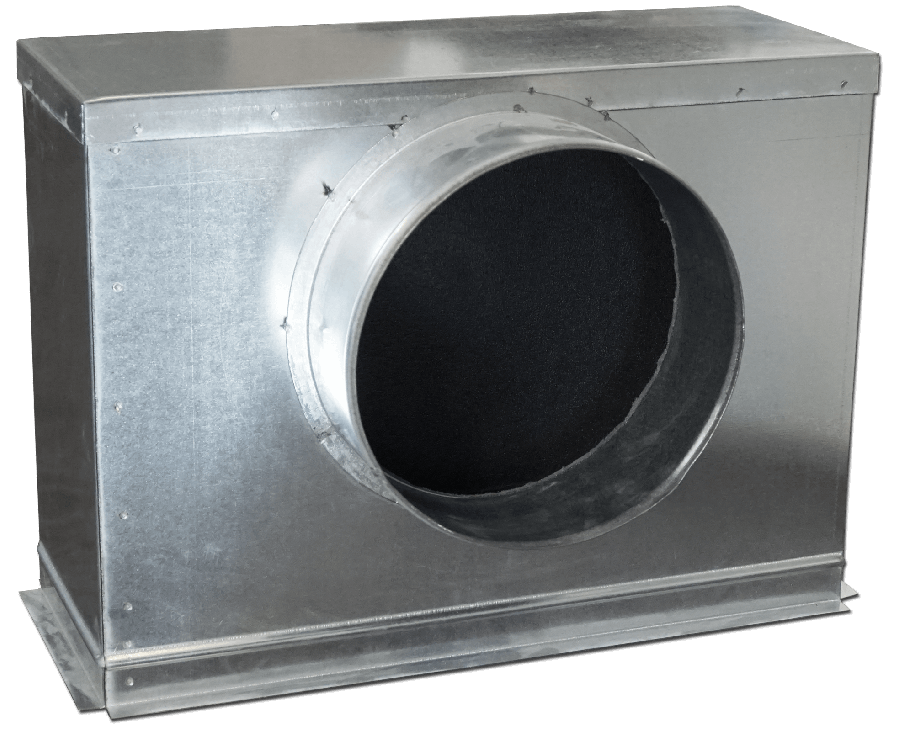

Réalisé en tôle d’acier galvanisé.
Les versions IS sont équipées d’une isolation interne type FTM3.
La hauteur du plenum se détermine en fonction de la taille du piquage, voir tableau ci-dessous.
Ø piquage
Hauteur
Ø piquage
Hauteur
Ø100
250mm
Ø355
505mm
Ø125
275mm
Ø400
550mm
Ø160
310mm
Ø450
600mm
Ø200
350mm
Ø500
650mm
Ø250
400mm
Ø560
710mm
Ø315
465mm
FINITION
Tôle d’acier galvanisé.
FIXATION
La gaine se fixe au piquage à l’aide d’un collier prévu à cet effet.
La grille se fixe dans le plenum grâce aux clips montés en standard sur la majorité d’entre elles.
